BMC注塑機(jī)主要是針對(duì)BMC團(tuán)狀料，在經(jīng)過(guò)BMC喂料機(jī)強(qiáng)制壓入BMC料筒內(nèi)，再經(jīng)過(guò)螺桿傳送至料筒前方，再經(jīng)注射至模具型腔固化成型的一個(gè)過(guò)程。

 BMC是熱固性材料。注塑機(jī)料筒溫度不能太多，一般設(shè)定再60度，便于材料流動(dòng)即可。

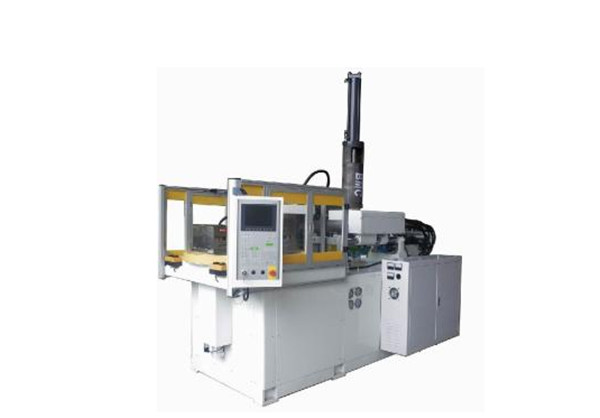

bmc注塑機(jī)主要是生產(chǎn)熱固性團(tuán)狀料的專(zhuān)業(yè)設(shè)備，在加料部分有一套液壓系統(tǒng)，在螺桿預(yù)料時(shí)將團(tuán)狀料強(qiáng)制推入料筒，bmc注塑機(jī)是適合結(jié)構(gòu)復(fù)雜的模具， 用注塑方式加工，產(chǎn)品效率高，勞動(dòng)強(qiáng)度低．

BMC成型方法有壓縮成型、傳遞成型、注射成型三種，近來(lái)主要以注射成型為主。

①壓縮成型法，參看SMC成型法。

 ②傳遞成型法。設(shè)備有Pot式和輔助活塞式，以輔助活塞式為主。

 BMC的注塑成型工藝

1) 料筒溫度與模具溫度。加工時(shí)，要求BMC在料筒溫度下，較長(zhǎng)時(shí)間保持低粘度的流動(dòng)態(tài)，一般料筒溫度應(yīng)能滿足BMC的低限值。料筒溫度一般分為兩段或三段控制，近料斗端較低，近噴嘴端溫度較高。一般相差20~60℃，模具     溫度一般控制在135~185℃。
    2) 注射壓力。由于BMC的流動(dòng)性差，固化快，模具結(jié)構(gòu)復(fù)雜，故注射壓力宜選擇較高壓力，一般為80~160MPa。
    3) 注射速度。注射速度的提高，有助于提高塑件表面質(zhì)量，縮短固化時(shí)間， 但不利于排氣，并增加玻纖的取向程度。故應(yīng)在保證塑件表面質(zhì)量的前提下采用較低的注射速度，通常為1.8~3.5m/min。
    4) 螺桿轉(zhuǎn)速及背壓。若采用螺桿式注塑機(jī)，在注射BMC時(shí)，螺桿對(duì)玻纖的損傷較大，為了盡量減少玻纖的損傷，螺桿轉(zhuǎn)速宜選低值，一般為20~50r/ min。而根據(jù)BMC的粘度，以采用低背壓為宜，一般為1.4~2.0MPa。
   5) 成型周期。由于塑件的大小和復(fù)雜程度不同，各段的工藝時(shí)間也不同， 一般注射時(shí)間為2~20s，保溫時(shí)間為10~20(厚度）。
